1.1 客戶需求
電力傳輸網的安全穩定運行是關乎國計民生的重要保障，但是一直以來輸電線路中的高壓鐵塔因受到人為偷盜破壞、氣候變化影響、鳥禽幹擾、地質特性變換等因素而不斷的發生一些事故，造成了巨大國民經濟損失。傳統的人工定期巡檢，不僅消耗大量的人力物力，而且難以做到及時的預警，領域集團的電力杆塔監控系統融合了當前先進的網絡視頻監控技術，成熟的無線傳輸技術，電子測量、環保無污染的太陽能供電等多項高科技技術，可以做到對電力電線杆、高壓鐵塔、周邊線纜進行遠程視頻監控，防盜報警，鐵塔傾斜度實時數字檢測，自動驅防鳥禽等防範措施，大大提高了電力傳輸的安全性和穩定性。

1.2 應用場景
對鐵塔自身的監控；
對鐵塔周邊線路的監控；

二．系統架構
2.1 系統總體結構

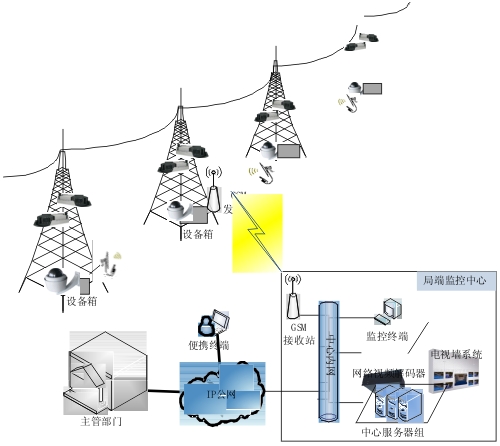

圖2-1  電力杆塔監控系統結構圖

2.2系統組成
2.2.1前端監控設備
攝像機：監控本地杆塔的攝像機選用帶雲台晝夜互轉攝像機，可保證在野外的杆塔在接收報警觸發信号自動将鏡頭調整到報警位置，在聯動燈光下抓到清晰的圖像。監控雙向線纜安全的攝像機則需要選用大景深高倍固定角度攝像機，以便能監控較遠處的線纜狀況。

報警探測器：在杆塔安裝多個（3個）報警器，對杆塔附近進行無死角探測，每個點配置最佳角度的預置點。

視頻編碼器：是前端設備的核心，負責接入攝像機視頻信号并編碼壓縮，通過無線網絡傳輸，管理報警信号及實現聯動，領域品牌編碼器具備視頻智能分析功能，隻對有內容的視頻進行錄像，可大大減少網絡的壓力。

燈光、語音、警笛等聯動設備：本地聯動設備，對攝像機進行補光、語音喊話等震懾作用的聯動設備。

2.2.2傳輸網絡
由發生認為破壞的電力杆塔大多在野外，不具備寬帶接入，可每隔幾個杆塔建立集中的控制站，采用定向無線網絡，在空曠處可實現30公裏的傳輸距離，可滿足多個杆塔的傳輸範圍。

2.2.3中心服務器
電力杆塔中心管理服務器，是一個服務器組，具備認證管理功能和視頻分發調度功能。

2.2.4 各監控終端
包括PC監控終端、WEB監控終端以及通過解碼器解碼輸出的大屏幕和電視牆。

2.2.5 供電模塊
電力杆塔監控系統的通信基站采用太陽能、風力發電、蓄電池綜合供電模塊，一般由蓄電池供電，太陽能、風力發電機組為蓄電池補充電力，由于網絡視頻監控設備具有功耗低的特點，完全滿足通信供電需求。

三．功能概述
3.1 認證管理功能
系統內用戶權限由供電局專管部門分配，按照下屬電力配電站線路巡檢人員級别和職能分配不同的權限，用戶登入系統後，系統會依據用戶的級别給與相應的權限，系統進行分域管理，不同轄區擁有各自的杆塔監控權。

3.2 視頻監控功能
3.2.1視頻監控功能
電力局工作人員可通過網絡在客戶端PC上，對電力立杆和鐵塔進行監控，各電力立杆和鐵塔的視頻可通過解碼器解碼輸出到監控中心電視牆，系統支持單畫面、多畫面功能，支持字符疊加功能，用戶可在客戶端PC上對前端圖像質量進行設置，效果實時體現。

3.2.2錄像存儲、檢索、回放、下載功能
所有報警信号均觸發抓圖，圖像文件經無線網絡發送到監控集中存儲，各級監控中心工作人員可對報警點圖像文件進行檢索、浏覽和下載。

3.3 報警探測及聯動功能

系統對電力電線杆和電力鐵塔自身進行監控，設置無死角的移動偵測範圍，當有人接近電力杆塔，則觸發報警，雲台攝像機自動調用報警位置所對應的預置點，抓拍到清晰的圖像。

同時可提供電力杆塔本地燈光和語音喊話功能，當檢測到報警，本地燈光打開，系統自動語音喊話，以震懾破壞分子，督促停止破壞活動。

3.4 實時日志功能
對每次報警時間進行記錄，并提供時間按類型、時間、地點等檢索功能。

四．性能規格
4.1視頻監控性能
視頻編碼器須支持ADSL、LAN、NAT、專網多種網絡接入方式。
視頻編碼符合H。264或MPEG4編碼格式，圖像質量達到D1(720×576)，幀率不小于25幀/秒。
語音編碼符合G.711/G.722标準，可雙向語音，
支持雲鏡控制，兼容多種主流雲台控制協議，雲鏡控制延遲不大于200ms。

4.2中心管理平台性能
中心管理平台硬件工作穩定，支持熱插拔雙機熱備冗餘機制，保證系統不間斷工作。
中心管理平台軟件運行穩定，無內存洩露和宕機現象。
中心服務器要能達到30*24小時不間斷運行，終端能夠到60*24小時不間斷運行。

4.3前端設備性能
攝像機、網絡視頻服務器工作穩定，無故障工作時間不小于10000小時；
報警探測器工作穩定誤報率低，無故障使用時間不小于20000小時。
