一．需求描述

1.1 客戶需求
随着改革開放的深入，給國民經濟帶來了空前的繁榮和發展，使得包含銀行等金融單位的綜合性建築越來越多地出現。自助銀行以其無人值守、分布範圍廣泛等特點開始大量使用，而其安全防範也愈來愈得到重視。
自助銀行報警系統以監測區域內環境參數和防範自助銀行财産設備安全、用戶人身财産安全為目标，在非正常工作時間進行報警系統布防，檢測單元開始工作，當監測到異常，則發生報警，報警信号聯動到監控室，以聲光等方式提醒值班人員對該處進行監控查看，同時安裝報警按鈕，提供手動報警功能。

1.2 應用場景
出入口紅外探測；
自助銀行室內煙感火災探測；
玻璃門玻璃破裂探測；
室內環境參數采集；

二．系統架構
2.1 系統總體結構

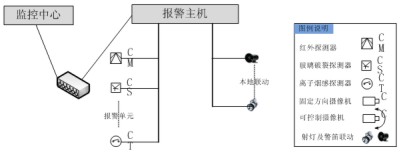

圖2-1  自助銀行報警系統結構圖

2.2系統組成
2.2.1環境參數檢測儀/紅外探測單元
自助銀行房間內安裝多個溫濕度檢測儀、明火檢測單元等，對房間內的溫度、濕度、明火、煙霧等環境參數進行監測，當溫度過高、漏水引發濕度過高、失火引起煙霧和明火等異常引發的報警，系統将報警信号發送到監控中心，并啓動報警聯動等動作。自助銀行門口、ATM機等處，安裝微波檢測單元、紅外檢測單元等，這些檢測儀器在正常營業時間內不布防，在非營業時間布防，對目标區域進行檢測，當有不法入侵，則向報警主機發送報警信号，激發報警聯動動作。

 2.2.2門禁報警單元

系統可接入門禁系統的報警信号，同其他報警信号一樣進行處理和聯動。

2.2.3傳輸系統
環境參數采集儀到報警主機或編碼器的信号一般是常開或常閉信号，使用屏蔽的2芯信号線即可，對于RS232或RS485則使用屏蔽的信号線纜，以總線方式傳輸，報警主機或編碼器可接入銀行專用網絡，以TCP/IP方式，通過網絡傳輸報警信号，可直接利用銀行的專用私網，節省開支，經濟性高。

2.2.4監控室管理中心
監控室管理中心安裝報警服務器，警笛、閃燈等各種報警聯動設備，當接收到報警信号，系統聯動到其他系統同時将啓動警笛和閃燈，以聲光等方式提醒值班人員及時處警。

三．設備
3.1 各種報警他測器
紅外探測器：
煙感探測器：
玻璃破碎探測：
室內環境參數采集：

四．功能概述
4.1 布防/撤防功能
系統具備布防撤防功能，對于環境參數檢測儀器，采取7*24不間斷工作方式，對于紅外探測和微波監測儀、門禁報警信号等可設定時間段布防。

4.2 報警聯動功能
當監測到異常，則發生報警，報警信号聯動到監控室，以聲光等方式提醒值班人員對該處進行監控查看，同時安裝報警按鈕，提供手動報警功能。

4.3 擴展接入
系統內的各種報警單元和信号均預留接口，可方便的接入到其他監控系統中，具有很強的擴展性。

五．性能規格
5.1環境檢測儀性能
環境監測儀開關量報警誤報漏報率不得大于2%,無故障工作時間不得低于30000小時。
環境監測儀模拟量采集數據精确度不得大于5%，無故障工作時間不得低于30000小時。

5.2紅外探測器性能
環境監測儀開關量報警誤報漏報率不得大于2%，無故障工作時間不得低于30000小時。

5.3報警聯動性能
報警聯動響應迅速，遲滞時間不得大于0.5秒；
各種聯動設備無故障工作時間不得低于30000小時。
